Systèmes de remplissages de bouteilles OxyBOOST

Bien que les systèmes de remplissage d’oxygène médical à haute pression ne soient pas totalement compatibles avec le principe de production d’oxygène sur site, dans certaines situations, il peut être intéressant de remplir des bouteilles d’oxygène pour servir de source de secours ultime pour l’hôpital.

En effet, la production d’oxygène sur site est conçue pour produire en toute sécurité de l’oxygène à basse pression et alimenter directement le réseau de fluides médicaux de l’hôpital. L’intérêt est d’éviter la manipulation de bouteilles d’oxygène haute pression. Cependant, il est obligatoire pour un hôpital de disposer de trois sources d’approvisionnement en oxygène. Il est donc possible d’envisager des systèmes de remplissage à haute pression afin de remplir des bouteilles d’oxygène fixes comme deuxième ou troisième source d’oxygène pour l’hôpital.

GAZ SYSTEMES dispose d’une gamme de boosters d’oxygène pneumatiques fiables et alimentés par le même compresseur que pour la centrale d’oxygène PSA. La technologie pneumatique permet un faible régime avec moins d’entretien et une durée de vie élevée.

Demande un devis

Caractéristiques techniques

  • Pression d’air moteur : 6 bar
  • Pression d’admission d’oxygène : 4-10 bar
  • Alimentation : 400 V CA 50 Hz*
    *60 Hz disponible sur demande / Alimentation pour alimentation en air comprimé
  • Large gamme de boosters d’oxygène :
    – De 2 à 36 m3/h
    – Sortie 120-200 bars
  • Sécurité :
    – Équipé de clapets anti-retour, soupapes de sécurité
  • Tuyauterie interne :
    – Tout acier inoxydable
    – Dégraissé pour service oxygène
  • Technologie pneumatique :
    – Moins de 100 cycles par minute
    (10 fois moins que pour un booster électrique)

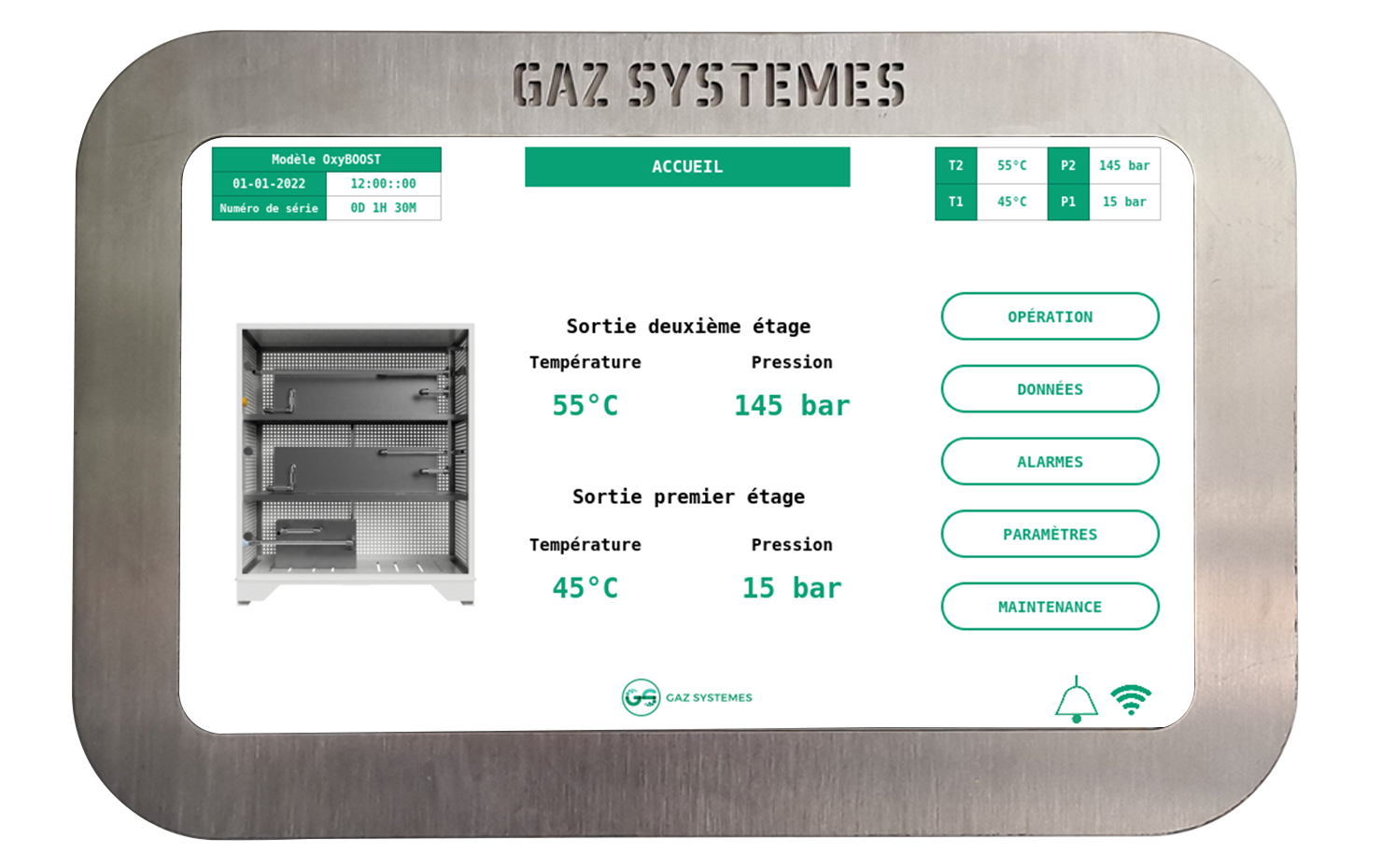

  • Boitier de Supervision (Option) :
    – Possibilité de contrôler et d’exploiter à distance le booster.
    – Démarrage et arrêt automatiques selon la pression de sortie (choisie par l’utilisateur)
    – Ecran tactile 7,5’’

Modèles Débits oxygène Pression de sortie max
OxyBOOST 20 2 m3/h 150-200 bar
OxyBOOST 40 4 m3/h 150-200 bar
OxyBOOST 60 6 m3/h 150-200 bar
OxyBOOST 80 8 m3/h 150-200 bar
OxyBOOST 120 12 m3/h 150-200 bar
OxyBOOST 180 18 m3/h 150-200 bar
OxyBOOST 240 24 m3/h 150-200 bar
OxyBOOST 360 36 m3/h 150-200 bar
Qualité de l'oxygène en entrée
Pureté Jusqu'à 99,9%
CO < 2 ppm
CO2 < 150 ppm
SO2 0 ppm
NO2 0 ppm
Huile < 0,05 mg/m3
N’hésitez pas à nous contacter pour tout renseignement complémentaire
