Générateur d’oxygène OxyGEN

Les générateurs d’oxygène GAZ SYSTEMES utilisent la technologie PSA (Pressure Swing Adsorption) pour produire de l’oxygène de qualité médicale jusqu’à 96% de pureté.

Les générateurs OxyGEN ont été développés dans le but de limiter les opérations de maintenance : Tous les consommables ont été limités au minimum. Ainsi, nos générateurs ne sont pas équipés de vannes à membranes ou de capteurs d’oxygène électrochimiques, qui nécessitent un remplacement annuel.

Demande un devis

Caractéristiques techniques

Pression de sortie oxygène 4-6 bar
Pureté de l'oxygène 93% +/- 3% et 95% +/-1%
Débits d'oxygène de 4 à 100 m3 / h
Alimentation 110-220V 50-60 Hz
Pression d'entrée > 7 bar
Connectivité USB, Wifi, RJ45, Bluetooth & HDMI
Analyseur d'oxygène Zirconium * Paramagnétique
Ecran tactile 7 "

Interface Homme Machine

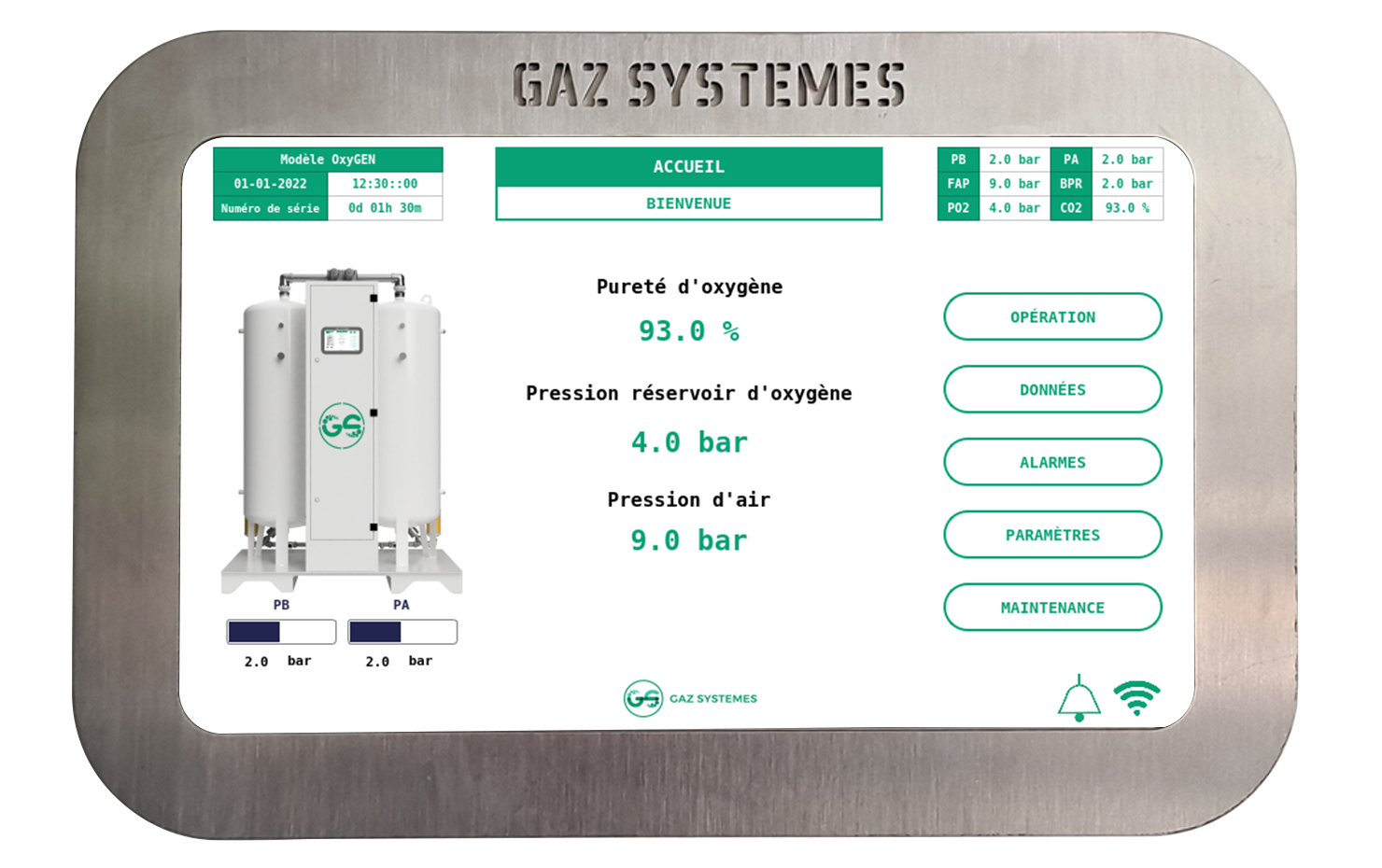

Page Principale

L’interface homme machine est très accueillante et conviviale. La page d’accueil donne accès à toutes les informations nécessaires à l’utilisateur : Les pressions utiles sont affichées notamment celles du réservoir d’air comprimé et celle du réservoir d’oxygène. Cela permet au premier coup d’œil de vérifier le bon fonctionnement de la centrale de production d’oxygène.

L’application dispose d’un certain nombre de menus pour gérer les paramètres d’usine et d’utilisateur, les alarmes et l’enregistrement des données.

Enregistrement des données – Statistiques

Le générateur est capable d’enregistrer au minimum deux années de données, sachant que chaque paramètre est enregistré toutes les secondes. Les paramètres sauvegardés sont les suivants :

  • Pression dans la colonne A
  • Pression dans la colonne B
  • Pression dans le réservoir d’air
  • Pression dans le réservoir d’oxygène
  • Pureté de l’oxygène produit

L’enregistrement de toutes ces données permet d’anticiper les pannes et de résoudre les problèmes techniques rapidement et en toute sécurité.

Toutes ces données sont très facilement récupérables par l’utilisateur ou par un technicien de GAZ SYSTEMES lors d’une connexion à distance.

Connexion à distance

Nos générateurs d’oxygène sont facilement accessibles à distance grâce à une connexion internet sécurisée. Ce service est inclus avec tous nos générateurs d’oxygène sans surcoût et permet une assistance de nos clients lors des opérations de mise en service ou de maintenance.

Gestion des alarmes

Les générateurs OxyGEN enregistrent tous les événements susceptibles de générer une alarme :

  • Basse pression dans le réservoir d’oxygène
  • Concentration en oxygène inférieure aux limites prédéfinies
  • Défaut sur le sécheur frigorifique
  • Faible pression d’air d’admission

Tous ces événements sont enregistrés et accessibles sur l’automate pour consultation.

Chacun de ces événements donne lieu à des signaux d’alarme visuels et sonores.

Gestion de la maintenance

La maintenance d’un générateur d’oxygène étant indispensable à son bon fonctionnement sur le long terme. Les automates sont développés pour s’assurer que les étapes de maintenance sont réalisées en temps utile par l’opérateur du générateur.

Un compteur précis d’heures de fonctionnement est réalisé, faisant la différence entre les heures sous tension et les heures sous charge.

Des rappels peuvent être mis en place plusieurs centaines d’heure avant les jalons de maintenance obligatoires.

Technologie PSA pour la production d'oxygène médical

OxyGEN (93% +/- 3%)

Modèles Débit d'oxygène Puissance du compresseur
OxyGEN 70 4,2 m3/h 5,5
OxyGEN 100 6 m3/h 7,5
OxyGEN 140 8,4 m3/h 11
OxyGEN 160 9,1 m3/h 15
OxyGEN 200 12 m3/h 22
OxyGEN 250 15 m3/h 22
OxyGEN 300 22 m3/h 30
OxyGEN 370 26 m3/h 37
OxyGEN 400 30 m3/h 37
OxyGEN 450 37 m3/h 45
OxyGEN 550 40 m3/h 55
OxyGEN 600 50 m3/h 75
OxyGEN 700 65 m3/h 90

OxyGEN+ (95% +/- 1%)

Modèles Débit d'oxygène Puissance du compresseur kW
OxyGEN+ 70 3,99 m3/h 5,5
OxyGEN+ 100 5,7 m3/h 7,5
OxyGEN+ 140 7,9 m3/h 11
OxyGEN+ 160 8,6 m3/h 15
OxyGEN+ 200 11,4 m3/h 22
OxyGEN+ 250 14,2 m3/h 22
OxyGEN+ 300 20,9 m3/h 30
OxyGEN+ 370 24,7 m3/h 37
OxyGEN+ 400 28,5 m3/h 37
OxyGEN+ 450 33,2 m3/h 45
OxyGEN+ 550 38 m3/h 55
OxyGEN+ 600 47,5 m3/h 75
OxyGEN+ 700 61,7 m3/h 90
N’hésitez pas à nous contacter pour tout renseignement complémentaire
